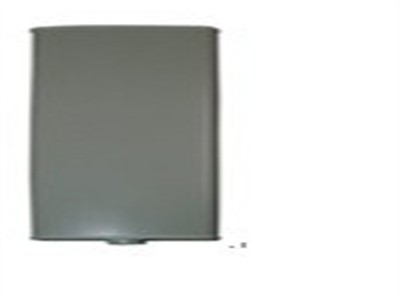

型號Model

TQWTD-12065-08/09V

頻率范圍Frequency Range

806-960(MHz)

輸入阻抗Input Impedance

50(Ω)

駐波比系數VSWR

<1.5

增益Gain

12(dBi)

半功率波束(3dB)HPBW

65°H-plane   30°E-plane

前后比F/B

>25(dB)

功率容量Maximum Power

500(W)

極化方式Polarization

垂直極化Vertical Polarization

交調PIM

<-107(dBm)

接口Connector Type

7/16或N-K

閃電保護Lighting Protection

直接接地Direct Ground

環境溫度Ambient temperature

-40℃— +60℃

機械特性Mechanical specifications

天線罩材料Radome Material

ABS

天線罩顏色Radom Colour

灰色Ashen

抗風Wind Velocity

200(km/h)

高/寬/厚Height/Width/Depth

660/280/80(mm)

重量Weight

7(kg)

抱桿直徑Hold Pole Diameter

Φ50-Φ110(mm)
